Tutto quello che devi sapere sui dischi ceramici piezoelettrici medicali

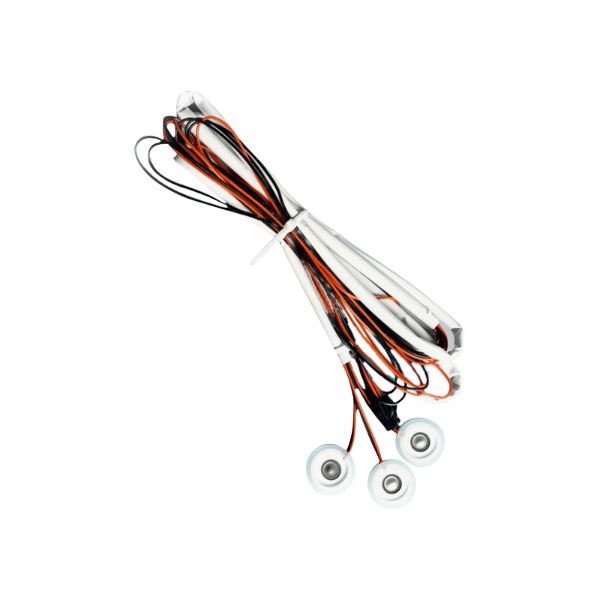

Disco ceramico piezoelettrico medicale Per essere idonei all'imaging diagnostico o agli ultrasuoni terapeutici, i dispositivi devono raggiungere un coefficiente di accoppiamento elettromeccanico della modalità spessore (kt) superiore a 0,48 e un'impedenza acustica inferiore a 35 MRayl. Senza questi parametri, il disco non può produrre la risoluzione richiesta o una penetrazione sicura nei tessuti.

A differenza dei piezoceramici industriali o di consumo, i dischi di grado medicale sono caratterizzati da una perdita dielettrica rigorosamente controllata (tan δ < 0,02) e da una temperatura di Curie superiore a 300°C per garantire stabilità durante la sterilizzazione e un funzionamento prolungato.

Proprietà dei materiali critici per applicazioni mediche

I dischi ceramici piezoelettrici medicali sono generalmente fabbricati da composizioni modificate di zirconato titanato di piombo (PZT). La tabella seguente mostra gli intervalli di proprietà essenziali per usi medici comuni come l'imaging a ultrasuoni, HIFU (ultrasuoni focalizzati ad alta intensità) e sensori di flusso.

• Costante di carica piezoelettrica (d33): 400–600 pC/N – garantisce uno spostamento sufficiente per l'eccitazione a bassa tensione.
• Permettività relativa (εr): 1200–1800 a 1 kHz – adatta l'impedenza elettrica ai circuiti di pilotaggio medicali.
• Fattore di qualità meccanica (Qm): 60–150: bilancia la sensibilità (Qm basso) con la potenza in uscita (Qm alto) per l'imaging o la terapia.
• Densità (ρ): 7,5–7,8 g/cm³ – influisce sulla corrispondenza acustica con il tessuto umano.

Ad esempio, richiede un disco utilizzato in una sonda ecografica cardiaca kt > 0,5 e variazione di spessore inferiore a ±2 μm attraverso il diametro del disco per evitare distorsioni di fase e artefatti.

Rapporto diametro-spessore e selezione della frequenza di risonanza

La frequenza operativa di un disco piezoelettrico medicale è inversamente proporzionale al suo spessore. Per un disco in modalità radiale standard, la frequenza fondamentale della modalità spessore f_t (in MHz) ≈ N_t / spessore (mm) , dove N_t è la costante di frequenza (tipicamente 1900–2100 Hz·m per materiali di tipo PZT-5A).

Bande di frequenza mediche comuni e dimensioni del disco corrispondenti:

• 2–5 MHz (imaging addominale e ostetrico): spessore 0,4–1,0 mm, diametro tipicamente 10–25 mm.
• 7,5–10 MHz (parti vascolari e piccole): spessore 0,2–0,28 mm, diametro 6–12 mm.
• 15-20 MHz (imaging oftalmico e cutaneo): spessore 0,1–0,13 mm, diametro 3–6 mm.

La scelta di un rapporto errato porta a modalità spurie. Un disco di grado medico dovrebbe sopprimere le modalità laterali con rapporto di frequenza radiale/spessore < 0,7 per evitare interferenze con la risonanza dello spessore primario.

Abbinamento acustico e integrazione dello strato di supporto

Il disco ceramico nudo ha un'impedenza acustica di ~ 34 MRayl, mentre i tessuti molli umani sono ~ 1,5 MRayl. Senza livelli corrispondenti, viene riflessa oltre l'88% dell'energia ultrasonica all'interfaccia disco-tessuto, rendendo il dispositivo inefficace.

Pertanto, un disco piezoelettrico medico non viene mai utilizzato da solo. Richiede:

• Uno o due strati corrispondenti (ciascuno con impedenza intermedia, ad esempio 9–12 MRayl) per aumentare l'efficienza di trasmissione oltre l'80%.
• Uno strato di supporto ad alta attenuazione (impedenza acustica 15–25 MRayl, attenuazione > 20 dB/cm/MHz) per smorzare la radiazione posteriore e ridurre la durata dell'impulso.

Ad esempio, l'aggiunta di un singolo strato corrispondente con spessore λ/4 alla frequenza centrale migliora la larghezza di banda da dal 45% al 72% , aumentando direttamente la risoluzione dell'immagine.

Poling elettrico e stabilità delle prestazioni in condizioni mediche

I dischi ceramici così come sono fabbricati non sono ancora piezoelettrici finché non vengono polarizzati. I dischi per uso medico richiedono una tensione di polarizzazione di 2–4 kV/mm a 100–150°C per 15–30 minuti per ottenere l'allineamento del dominio. La polarizzazione incompleta determina una riduzione del d33 di oltre il 30% e una risposta in frequenza instabile.

Dopo la polarizzazione, i dischi subiscono invecchiamento termico e stabilizzazione. I criteri di accettazione medica includono:

• Deriva di capacità < 3% dopo 500 ore a 37°C (temperatura corporea) e 90% di umidità.
• Resistenza di isolamento > 10 GΩ a 500 V CC per evitare correnti di dispersione nelle sonde a contatto con il paziente.
• Nessuna depolarizzazione al di sotto di 200°C sopravvivere alla sterilizzazione con ossido di etilene o in autoclave (121°C).

Perdita dielettrica e generazione di calore nei dischi terapeutici

Per le applicazioni mediche a onda continua o a ciclo di lavoro elevato (ad esempio, ultrasuoni per fisioterapia, taglio chirurgico), il disco deve dissipare il calore senza spostare la risonanza. La metrica chiave è fattore di perdita dielettrica (tan δ) . A 1 MHz e 20 V/mm, i dischi per terapia medica mantengono un tan δ < 0,015, limitando l'aumento della temperatura a < 15°C con un'emissione acustica di 1 W/cm².

Un disco con tan δ pari a 0,03 (comune nei dischi industriali a basso costo) genererebbe il doppio del calore, portando a:

• Deriva di frequenza di 0,5–1,2% per ogni aumento di 10°C , provocando la desintonizzazione dell'elettronica di guida.
• Disadattamento dell'espansione termica agli strati adesivi, con conseguente delaminazione dopo < 50 cicli di trattamento.

Pertanto, i dischi per terapia medica specificano una velocità di vibrazione massima < 0,5 m/s RMS e includono sensori di temperatura integrati nel gruppo sonda.

Requisiti di biocompatibilità e incapsulamento

Il disco ceramico grezzo stesso non è biocompatibile a causa del contenuto di piombo (il tipico PZT contiene il 60–70% di piombo in peso). Pertanto, gli standard di regolamentazione medica (IEC 60601-2-37, guida FDA) impongono l'incapsulamento. Il disco deve essere sigillato ermeticamente o rivestito con parylene-C (spessore 5–15 μm) o resina epossidica per uso medico.

La convalida dell'incapsulamento include:

• Test di citotossicità ISO 10993-5: nessuna lisi cellulare attorno al disco incapsulato.
• Analisi del piombo lisciviabile: < 0,1 μg/cm²/giorno nel fluido corporeo simulato.

Senza un adeguato incapsulamento, anche il guasto di un singolo disco può portare a costi di ricertificazione eccessivi $ 10.000 per incidente (archiviazione e test normativi).

Test delle prestazioni prima dell'integrazione medica

Ogni lotto di dischi piezoelettrici medicali deve superare test elettrici e acustici standardizzati. Criteri di accettazione/rifiuto basati su IEEE 176-1987 e IEC 60483:

• Grandezza dell'impedenza alla risonanza: ±10% del valore nominale.
• Angolo di fase alla risonanza: > 85° (modalità pura).
• Tolleranza di capacità: ±5% a 1 kHz, 25°C.
• Variazione di spessore: ≤ ±3 μm sulla superficie del disco per gli array.

Un disco che supera questi limiti può essere integrato direttamente in un trasduttore a ultrasuoni medico o in un applicatore terapeutico senza ulteriori regolazioni, risparmiando 15-20 ore di calibrazione tecnica per sonda.
